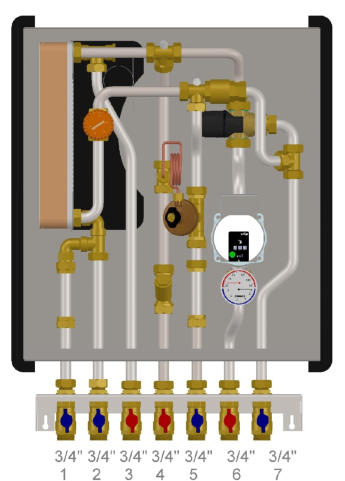

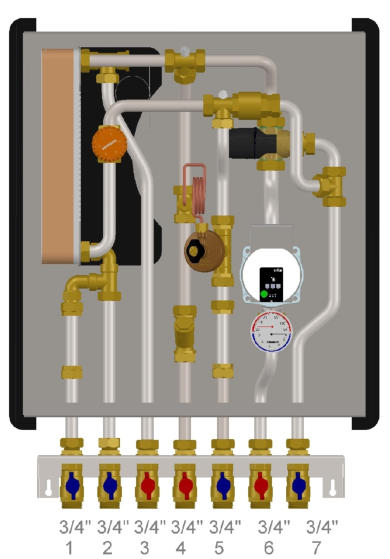

DGİ-Y Bağlantı Noktaları 1- Soğuk su geliş 2- Kullanım soğuk su giriş 3- Kullanım sıcak su çıkış 4- Isıtma suyu geliş 5- Isıtma suyu dönüş 6- Yerden ısıtma giriş 7- Yerden ısıtma çıkış

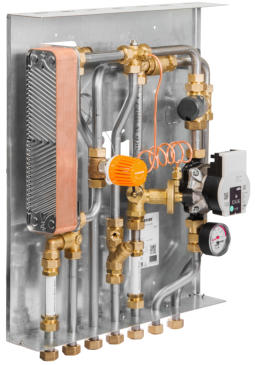

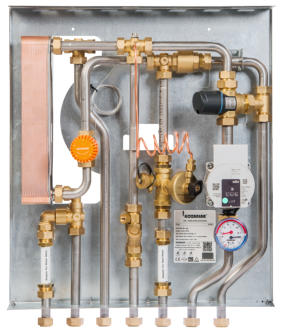

DGİ-Y Daire Giriş İstasyonu

Ürün Bilgi Teknik Çizim DGİ-Y ÜRÜN BİLEŞENLERİ Eşanjör Kapasiteleri
Kapasite kW Isıtma Suyu Giriş Sıcaklığı ℃ Isıtma suyu Dönüş Sıcaklığı ℃ Kullanım Suyu Giriş Sıcaklığı ℃ Kullanım Suyu Debi lt/dak Kullanım Suyu Basınç Kaybı kPa Isıtma Suyu Debisi kg/h
33 65 32 10/50 12 9,72 853
33 70 29 10/50 12 6,55 692
33 75 27 10/50 12 4,83 589
33 80 25 10/50 12 3,75 516
50 65 30 10/50 18 9,95 1239
50 70 27 10/50 18 6,8 1014
50 75 25 10/50 18 5,05 867
50 80 23 10/50 18 3,96 762
65 65 26 10/50 23 6,45 1458
65 70 24 10/50 23 4,58 1220
65 75 22 10/50 23 3,48 1057
65 80 20 10/50 23 2,78 939

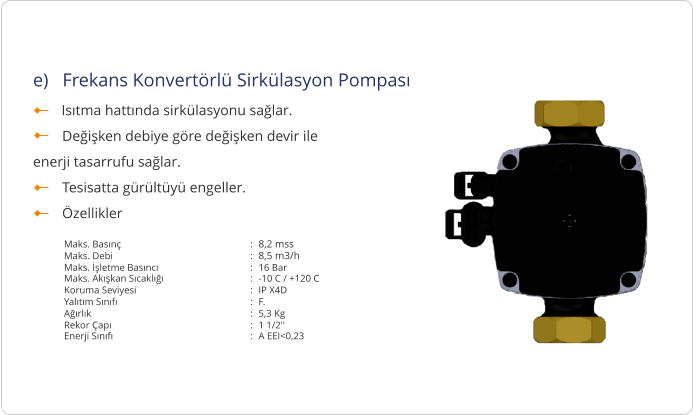

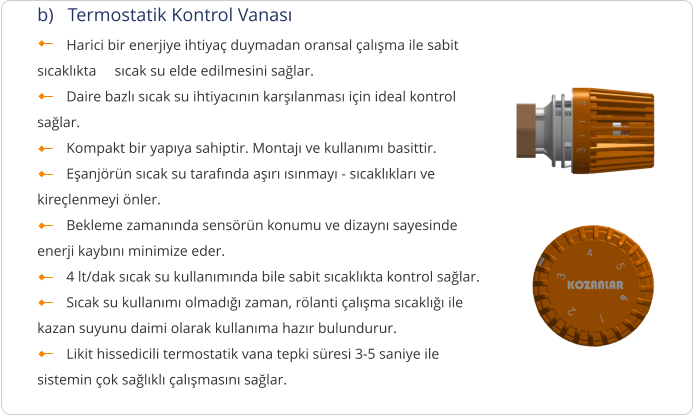

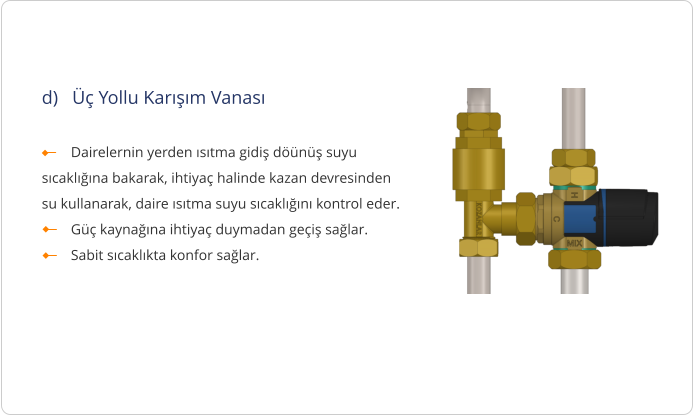

Plakalı eşanjör ile ısı transferi, Termostatik vana ile sıcaklık kontrolü, Fark basınç vanası ile giriş kontrolü ( 20-65 kPA ) (Opsiyonel) Isıtma hattı için üç yollu karışım vanası Enerji verimli değişken devirli pompa Yerden ısıtma kapasitesi 14 kW- 19kW kadar Krom boru 18x1 mm ( AISI 304 ) Prinç bağlantılar ve pislik tutucu 9 mm elastomerik kauçuk ısı yalıtımı Isı sayacı (Opsiyonel) Soğuk su sayacı (Opsiyonel) Sıva üstü, sıva altı ankastre kasa (Opsiyonel) EPP kaplama ( Opsiyonel )
Nominal Boyut : DN 20 Maks. lşletme basıncı : PN 10 Maks. Çalışma Sıcaklığı: (Istma Suyu ) : 90 0 C Primer Taraf Maksimum Basınç Kaybı : 35 kPa Sekonder Taraf Maksimum Basınç Kaybı : 30 kPa Eşanjör Kapasitesi : 33 kW - 50 kW - 65 kW Kullanım Suyu Debisi : 12 lt / dak - 18 lt / dak - 23 lt / dak
DGI-Y
SİTE MENÜ
DİSTRİBÜTÖR
FABRİKA Kozanlar Isı Teknolojileri ve Çözümleri A.Ş. Organize Sanayi Bölgesi Tabduk Emre Bulvarı No:13 /15 03500 Sandıklı / Afyonkarahisar / Türkiye
İLETİŞİM Mail: info@kozanlaras.com.tr Telefon: 0 850 650 62 82
Frekans Grup Enerji Eskişehir Yolu 17. Km Fatih Sultan Mahallesi Bizim Çamlık Park Sitesi 2364 sok. no:22 Etimesgut / Ankara / Türkiye
Montaj Klavuzu Kullanım Klavuzu Katalog 2018
1999-2018 © KOZANLAR ISI TEKNOLOJİLERİ VE ÇÖZÜMLERİ A.Ş.
DÖKÜMANLAR
a
Standart DGİ Ürün Bileşenleri
Kozanlar DGİ  Kuruluşudur.

ÜRÜNLER

DGİ-Y

Daire Giriş İstasyonu

“ Yerden ısıtmalı tesisata uygun, sıcak su hazırlama ünitesi ve yerden ısıtma ünitesini kapsayan kombine çözüm”
Nominal Boyut : DN 20 Maks. lşletme basıncı : PN 16 Maks. Çalışma Sıcaklığı: (Istma Suyu ) : 90 0 C Primer Taraf Maksimum Basınç Kaybı : 35 kPa Sekonder Taraf Maksimum Basınç Kaybı : 30 kPa Eşanjör Kapasitesi : 33 kW - 50 kW - 65 kW Kullanım Suyu Debisi : 12 lt / dak - 18 lt / dak - 23 lt / dak
Kapasite kW Isıtma Suyu Giriş Sıcaklığı ℃ Isıtma suyu Dönüş Sıcaklığı ℃ Kullanım Suyu Giriş Sıcaklığı ℃ Kullanım Suyu Debi lt/dak Kullanım Suyu Basınç Kaybı kPa Isıtma Suyu Debisi kg/h
33 65 32 10/50 12 9,72 853
33 70 29 10/50 12 6,55 692
33 75 27 10/50 12 4,83 589
33 80 25 10/50 12 3,75 516
50 65 30 10/50 18 9,95 1239
50 70 27 10/50 18 6,8 1014
50 75 25 10/50 18 5,05 867
50 80 23 10/50 18 3,96 762
65 65 26 10/50 23 6,45 1458
65 70 24 10/50 23 4,58 1220
65 75 22 10/50 23 3,48 1057
65 80 20 10/50 23 2,78 939
“ Yerden ısıtmalı tesisata uygun, sıcak su hazırlama ünitesi ve yerden ısıtma ünitesini kapsayan kombine çözüm”
Plakalı eşanjör ile ısı transferi, Termostatik vana ile sıcaklık kontrolü, Fark basınç vanası ile giriş kontrolü ( 20-65 kPA ) (Opsiyonel) Isıtma hattı için üç yollu karışım vanası Enerji verimli değişken devirli pompa Yerden ısıtma kapasitesi 14 kW- 19kW kadar Krom boru 18x1 mm ( AISI 304 ) Prinç bağlantılar ve pislik tutucu 9 mm elastomerik kauçuk ısı yalıtımı Isı sayacı (Opsiyonel) Soğuk su sayacı (Opsiyonel) Sıva üstü, sıva altı ankastre kasa (Opsiyonel) EPP kaplama ( Opsiyonel )

Ürün Bilgi

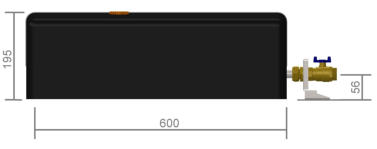

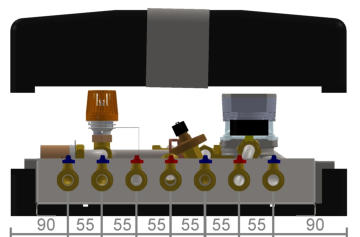

Teknik Çizim

Eşanjör Kapasiteleri
