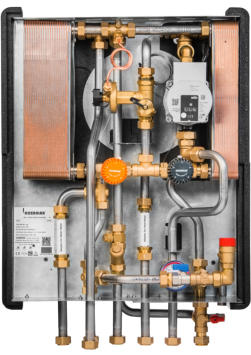

DGİ-IND Daire Giriş İstasyonu

Çift eşanjör ile bağımsız ısı transferi, Çift TRV vana ile ısıtma ve kullanım suyunun bağımsız sıcaklık kontrolü, Fark basınç vanası ile giriş kontrolü ( 20-65 kPA ) Enerji verimli değişken devirli  pompa Genleşme tankı Krom boru 18x1 mm ( AISI 304 ) Prinç bağlantılar ve pislik tutucu 9 mm elastomerik kauçuk ısı yalıtımı Isı sayacı (Opsiyonel) Soğuk su sayacı (Opsiyonel) Sıva üstü, sıva altı ankastre kasa (Opsiyonel) EPP kaplama ( Opsiyonel )

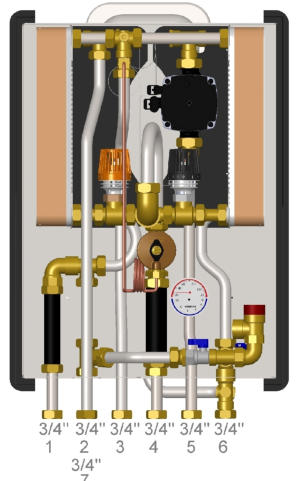

Ürün Bilgi Teknik Çizim
Kapasite kW Isıtma Suyu Giriş Sıcaklığı ℃ Isıtma suyu Dönüş Sıcaklığı ℃ Kullanım Suyu Giriş Sıcaklığı ℃ Kullanım Suyu Debi lt/dak Kullanım Suyu Basınç Kaybı kPa Isıtma Suyu Debisi kg/h
33 65 32 10/50 12 9,72 853
33 70 29 10/50 12 6,55 692
33 75 27 10/50 12 4,83 589
33 80 25 10/50 12 3,75 516
50 65 30 10/50 18 9,95 1239
50 70 27 10/50 18 6,8 1014
50 75 25 10/50 18 5,05 867
50 80 23 10/50 18 3,96 762
65 65 26 10/50 23 6,45 1458
65 70 24 10/50 23 4,58 1220
65 75 22 10/50 23 3,48 1057
65 80 20 10/50 23 2,78 939
Eşanjör Kapasiteleri
Nominal Boyut : DN 20 Maks. lşletme basıncı : PN 16 Maks. Çalışma Sıcaklığı: (Istma Suyu ) : 90 0 C Primer Taraf Maksimum Basınç Kaybı : 35 kPa Sekonder Taraf Maksimum Basınç Kaybı : 30 kPa Eşanjör Kapasitesi : 33 kW - 50 kW - 65 kW Kullanım Suyu Debisi : 12 lt / dak - 18 lt / dak - 23 lt / dak
DGI-HEX
SİTE MENÜ
DİSTRİBÜTÖR
FABRİKA Kozanlar Isı Teknolojileri ve Çözümleri A.Ş. Organize Sanayi Bölgesi Tabduk Emre Bulvarı No:13 /15 03500 Sandıklı / Afyonkarahisar / Türkiye
İLETİŞİM Mail: info@kozanlaras.com.tr Telefon: 0 850 650 62 82
Frekans Grup Enerji Eskişehir Yolu 17. Km Fatih Sultan Mahallesi Bizim Çamlık Park Sitesi 2364 sok. no:22 Etimesgut / Ankara / Türkiye
Montaj Klavuzu Kullanım Klavuzu Katalog 2018
1999-2018 © KOZANLAR ISI TEKNOLOJİLERİ VE ÇÖZÜMLERİ A.Ş.
DÖKÜMANLAR
Kozanlar DGİ  Kuruluşudur.

ÜRÜNLER

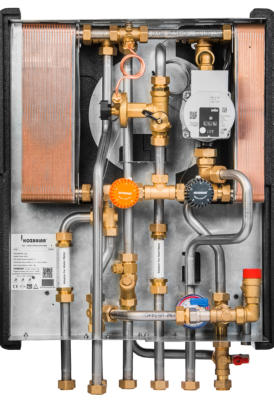

DGİ-IND

Daire Giriş İstasyonu

“ Radyatör ve yerden ısıtma tesisatına uygun,ısıtma ve kullanım sıcak suyunu birbirinden bağımsız kontrol edebilen, yüksek verimli, konfor odaklı çözüm.”
Nominal Boyut : DN 20 Maks. lşletme basıncı : PN 16 Maks. Çalışma Sıcaklığı: (Istma Suyu ) : 90 0 C Primer Taraf Maksimum Basınç Kaybı : 35 kPa Sekonder Taraf Maksimum Basınç Kaybı : 30 kPa Eşanjör Kapasitesi : 33 kW - 50 kW - 65 kW Kullanım Suyu Debisi : 12 lt / dak - 18 lt / dak - 23 lt / dak
Kapasite kW Isıtma Suyu Giriş Sıcaklığı ℃ Isıtma suyu Dönüş Sıcaklığı ℃ Kullanım Suyu Giriş Sıcaklığı ℃ Kullanım Suyu Debi lt/dak Kullanım Suyu Basınç Kaybı kPa Isıtma Suyu Debisi kg/h
33 65 32 10/50 12 9,72 853
33 70 29 10/50 12 6,55 692
33 75 27 10/50 12 4,83 589
33 80 25 10/50 12 3,75 516
50 65 30 10/50 18 9,95 1239
50 70 27 10/50 18 6,8 1014
50 75 25 10/50 18 5,05 867
50 80 23 10/50 18 3,96 762
65 65 26 10/50 23 6,45 1458
65 70 24 10/50 23 4,58 1220
65 75 22 10/50 23 3,48 1057
65 80 20 10/50 23 2,78 939
“ Radyatör ve yerden ısıtma tesisatına uygun, ısıtma ve kullanım sıcak suyunu birbirinden bağımsız kontrol edebilen, yüksek verimli, konfor odaklı çözüm.”
Çift eşanjör ile bağımsız ısı transferi, Çift TRV vana ile ısıtma ve kullanım suyunun bağımsız sıcaklık kontrolü, Fark basınç vanası ile giriş kontrolü ( 20-65 kPA ) 23 lt/dak kadar sabit sıcak su konforu Enerji verimli değişken devirli  pompa Genleşme tankı ve basınç düşürücü Krom boru 18x1 mm ( AISI 304 ) Prinç bağlantılar ve pislik tutucu 9 mm elastomerik kauçuk ısı yalıtımı Isı sayacı (Opsiyonel) Soğuk su sayacı (Opsiyonel) Sıva üstü, sıva altı ankastre kasa (Opsiyonel) EPP kaplama ( Opsiyonel )

Ürün Bilgi

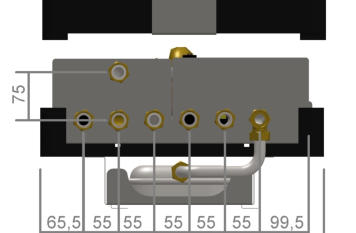

Teknik Çizim

Eşanjör Kapasiteleri
