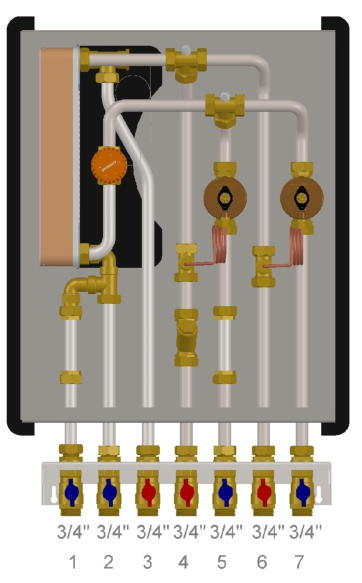

DGİ-Y Bağlantı Noktaları 1- Soğuk su geliş 2- Kullanım soğuk su giriş 3- Kullanım sıcak su çıkış 4- Isıtma suyu geliş 5- Isıtma suyu dönüş 6- Yerden ısıtma giriş 7- Yerden ısıtma çıkış
Ürün Bilgi
Nominal Boyut : DN 20 Maks. lşletme basıncı : PN 16 Maks. Çalışma Sıcaklığı: (Istma Suyu ) : 90 0 C Primer Taraf Maksimum Basınç Kaybı : 35 kPa Sekonder Taraf Maksimum Basınç Kaybı : 30 kPa Eşanjör Kapasitesi : 33 kW - 50 kW - 65 kW Kullanım Suyu Debisi : 12 lt / dak - 18 lt / dak - 23 lt / dak

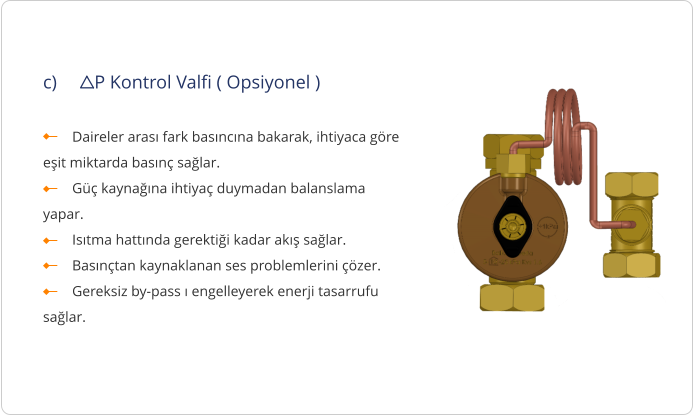

Plakalı eşanjör ile ısı transferi, Termostatik vana ile sıcaklık kontrolü, Fark basınç vanası ile giriş kontrolü ( 20-65 kPA ) (Opsiyonel) Fark basınç vanası ile ısıtma hattı akış kontrolü, ( 5- 25 kPa ) Krom boru 18x1 mm ( AISI 304 ) Prinç bağlantılar ve pislik tutucu 9 mm elastomerik kauçuk ısı yalıtımı Isı sayacı (Opsiyonel) Soğuk su sayacı (Opsiyonel) Sıva üstü, sıva altı ankastre kasa (Opsiyonel) EPP kaplama ( Opsiyonel )

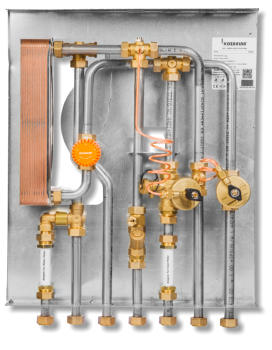

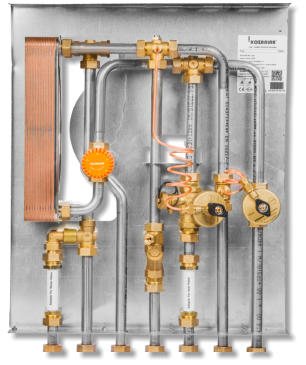

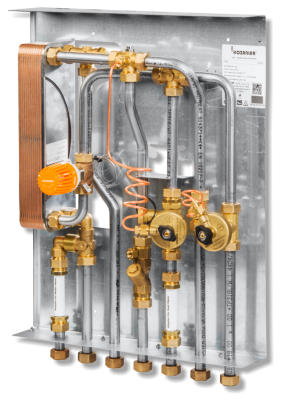

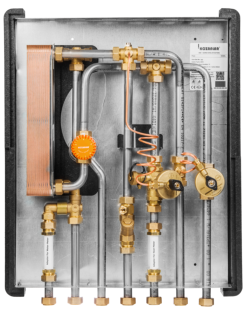

DGİ-A Daire Giriş İstasyonu

DGI-A Eşanjör Kapasiteleri
Kapasite kW Isıtma Suyu Giriş Sıcaklığı ℃ Isıtma suyu Dönüş Sıcaklığı ℃ Kullanım Suyu Giriş Sıcaklığı ℃ Kullanım Suyu Debi lt/dak Kullanım Suyu Basınç Kaybı kPa Isıtma Suyu Debisi kg/h
33 65 32 10/50 12 9,72 853
33 70 29 10/50 12 6,55 692
33 75 27 10/50 12 4,83 589
33 80 25 10/50 12 3,75 516
50 65 30 10/50 18 9,95 1239
50 70 27 10/50 18 6,8 1014
50 75 25 10/50 18 5,05 867
50 80 23 10/50 18 3,96 762
65 65 26 10/50 23 6,45 1458
65 70 24 10/50 23 4,58 1220
65 75 22 10/50 23 3,48 1057
65 80 20 10/50 23 2,78 939

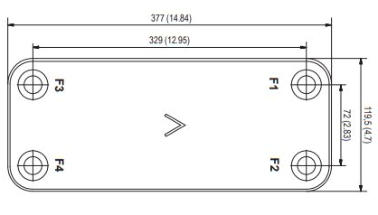

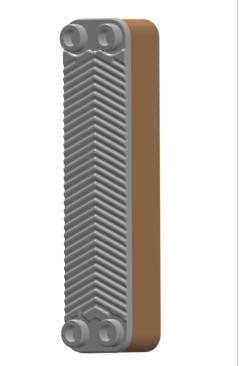

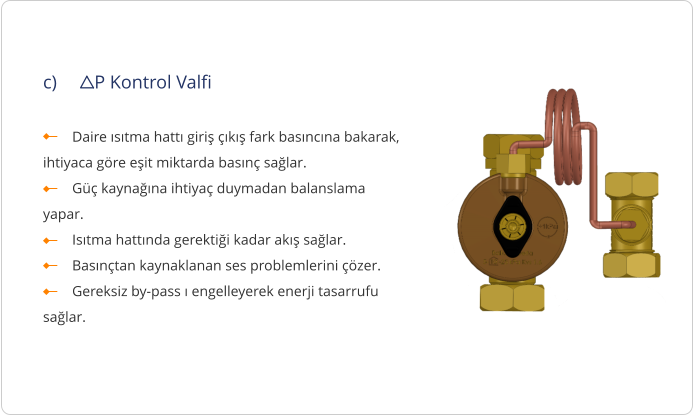

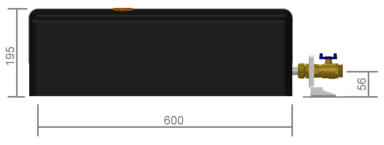

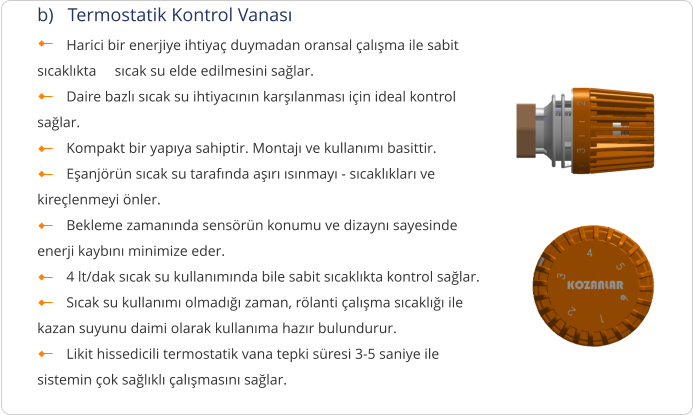

DGİ-A ÜRÜN BİLEŞENLERİ Teknik Çizim
